Pelajari fungsi, jenis, dan cara kerja breadboard sebagai papan uji rangkaian elektronik tanpa solder. Sangat cocok untuk eksperimen Arduino dan robotika.
Dalam dunia elektronika dan mikrokontroler, breadboard adalah salah satu alat yang paling sering digunakan oleh para maker, mahasiswa, hingga insinyur profesional. Breadboard memudahkan kita membuat rangkaian elektronik tanpa menyolder, sehingga bisa dengan mudah diuji, dimodifikasi, atau dilepas pasang. Artikel ini akan membahas tuntas apa itu breadboard, fungsinya, jenis-jenisnya, dan cara menggunakannya.
Apa Itu Breadboard?
Breadboard adalah papan uji rangkaian elektronik sementara yang memungkinkan Anda menyusun dan menguji rangkaian tanpa proses penyolderan. Komponen bisa dipasang dan dicabut berkali-kali dengan mudah, cocok untuk prototyping dan eksperimen.
Breadboard memiliki lubang-lubang (holes) yang tersambung dengan jalur logam di dalamnya, sehingga Anda cukup mencolok kaki komponen ke lubang tersebut untuk membuat koneksi listrik.
Fungsi Breadboard
✅ Membuat rangkaian elektronik sementara
✅ Mempermudah uji coba rangkaian sebelum disolder permanen
✅ Menghemat waktu dan biaya prototyping
✅ Melatih pemula memahami jalur dan koneksi elektronik
Bagian-Bagian Breadboard
Secara umum breadboard terbagi menjadi:
✔ Area terminal strip (bagian tengah): tempat menancapkan IC, resistor, transistor, dll
✔ Area power rail (bagian pinggir): jalur untuk distribusi tegangan + dan –
✔ Bus: sambungan logam di bawah lubang breadboard yang menghubungkan beberapa lubang secara horizontal atau vertikal
Jenis Breadboard
➡ Mini breadboard
Ukuran kecil, cocok untuk rangkaian sederhana atau modul kecil.

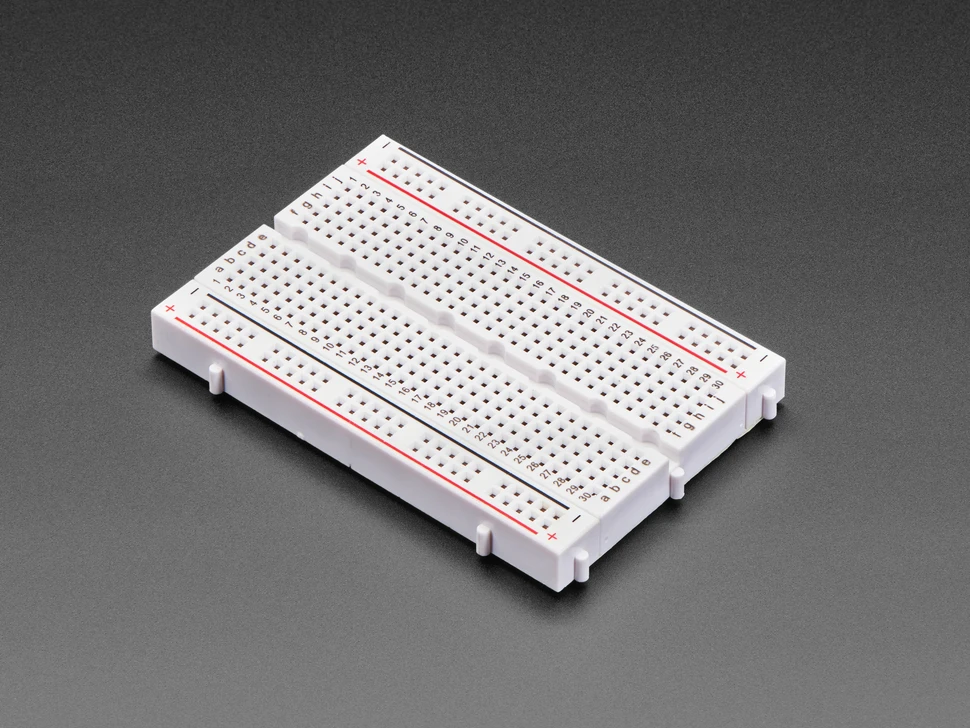

➡ Half-size breadboard
Paling umum digunakan, sekitar 400–600 titik koneksi.

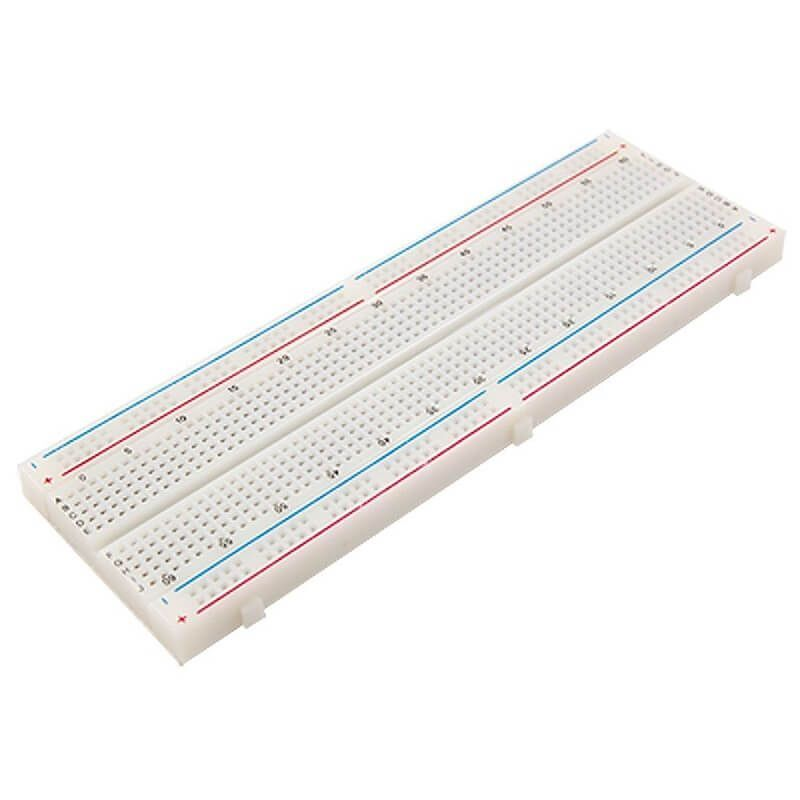

➡ Full-size breadboard
Lebih besar, biasanya di atas 800 titik koneksi, bisa untuk rangkaian skala menengah sampai besar.

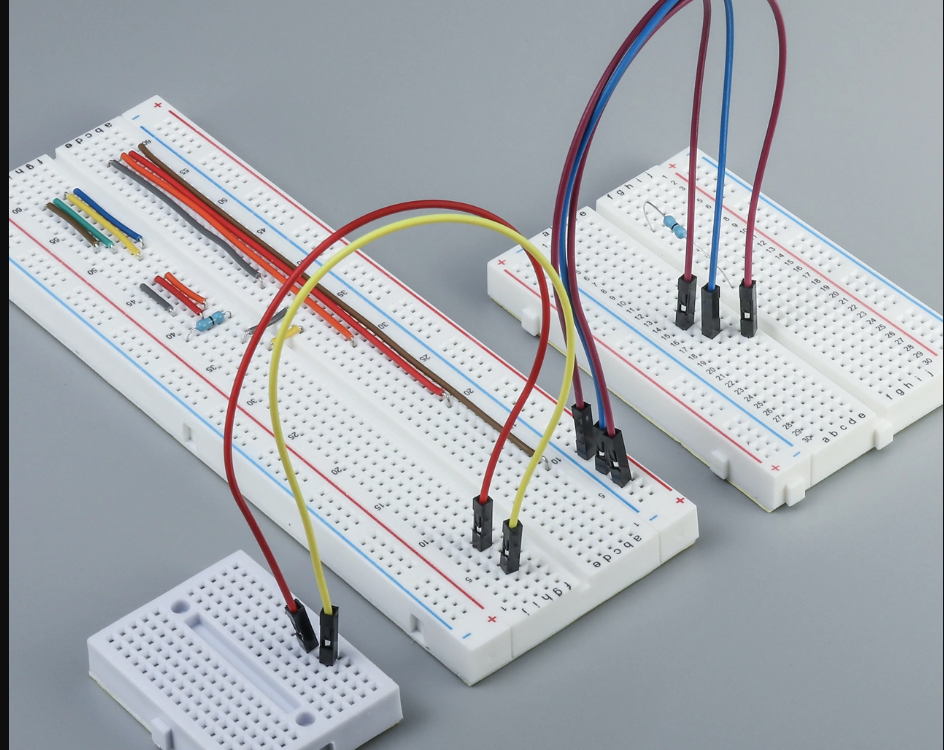

Cara Menggunakan Breadboard
1️⃣ Hubungkan power supply ke jalur + (merah) dan – (biru) di pinggir breadboard
2️⃣ Pasang komponen di area terminal strip
3️⃣ Pastikan kaki komponen tidak konslet (hubung pendek)
4️⃣ Gunakan kabel jumper untuk menyambung pin satu dengan lainnya
5️⃣ Pastikan rangkaian sudah dicek sebelum dialiri tegangan
Tips Penggunaan Breadboard
✅ Jangan gunakan arus terlalu besar (maks. sekitar 1–2 A)
✅ Rangkaian yang terlalu sering ditancap-cabut bisa merusak kontak logam di dalamnya
✅ Hindari memasang kabel terlalu tebal
✅ Untuk proyek permanen, pindahkan rangkaian ke PCB setelah diuji
Kelebihan dan Kekurangan Breadboard
✔ Kelebihan:
- Fleksibel
- Tidak perlu solder
- Mudah diperbaiki
✘ Kekurangan:
- Kontak bisa longgar seiring waktu
- Tidak cocok untuk arus tinggi
- Tidak tahan getaran
Kesimpulan
Breadboard adalah alat dasar namun sangat penting dalam dunia elektronika, terutama untuk eksperimen, belajar, dan prototyping rangkaian mikrokontroler seperti Arduino atau ESP32. Dengan memahami cara kerja breadboard, Anda dapat menghemat waktu sekaligus meminimalkan kesalahan sebelum merancang rangkaian permanen.
